Mencari contoh flowchart untuk tugas, bisnis, atau pemrograman? Flowchart adalah diagram yang menggambarkan urutan langkah suatu proses menggunakan simbol dan panah. Dengan diagram ini, proses yang panjang bisa terlihat lebih jelas, terstruktur, dan mudah diikuti.
Flowchart tidak hanya dipakai programmer. Anda bisa menggunakannya untuk membuat SOP, alur pemesanan barang, proses login, pengecekan stok, hingga aktivitas sehari-hari seperti memasak nasi.
Apa Itu Flowchart?
Flowchart atau diagram alir adalah visualisasi proses, sistem, atau algoritma dari awal sampai akhir. Setiap langkah ditampilkan dalam bentuk simbol, lalu dihubungkan dengan panah untuk menunjukkan arah proses.
Tujuan utamanya sederhana: membuat alur kerja yang rumit menjadi lebih mudah dipahami.
Flowchart bermanfaat untuk:
- Menjelaskan urutan pekerjaan secara cepat.
- Menemukan langkah yang berulang atau tidak perlu.
- Menentukan titik keputusan, misalnya “Ya” atau “Tidak”.
- Membantu pembuatan SOP dan materi pelatihan.
- Memudahkan komunikasi antaranggota tim.
Fakta menariknya, konsep flow process chart telah diperkenalkan oleh Frank dan Lillian Gilbreth pada 1921 untuk membantu menganalisis cara kerja secara lebih efisien.
Simbol Flowchart yang Paling Sering Digunakan
Anda tidak perlu menghafal banyak bentuk untuk membuat flowchart sederhana. Lima simbol dasar berikut sudah cukup untuk sebagian besar kebutuhan.
| Simbol | Bentuk | Fungsi | Contoh isi |
|---|---|---|---|
| Terminator | Oval atau kapsul | Menandai awal dan akhir proses | Mulai, Selesai |
| Proses | Persegi panjang | Menunjukkan aktivitas atau tindakan | Verifikasi data |
| Keputusan | Belah ketupat | Menunjukkan pertanyaan atau percabangan | Stok tersedia? |
| Input/Output | Jajar genjang | Menunjukkan data masuk atau hasil keluar | Masukkan nama barang |
| Flowline | Panah | Menghubungkan dan menunjukkan arah alur | Panah ke langkah berikutnya |
Simbol-simbol dasar tersebut dikenal luas dalam standar flowchart ANSI dan ISO. Persegi panjang menunjukkan proses, belah ketupat menunjukkan keputusan, sedangkan jajar genjang dipakai untuk input atau output data.
Contoh Flowchart Pengecekan Stok Barang
Contoh flowchart ini cocok untuk toko online, gudang kecil, maupun latihan dasar pemrograman.
Alurnya adalah:
- Mulai.
- Masukkan nama barang.
- Periksa jumlah stok.
- Tentukan apakah stok lebih dari nol.
- Tampilkan informasi barang tersedia atau barang habis.
- Selesai.
Berikut bentuk sederhananya:
(Mulai)
|
[Masukkan nama barang]
|
[Periksa stok di database]
|
<Stok lebih dari 0?>
| Ya | Tidak
v v
[Tampilkan: [Tampilkan:
Barang tersedia] Barang habis]
| |
+--------->(Selesai)<+
Flowchart pemeriksaan stok memakai simbol input/output untuk memasukkan nama barang, proses untuk mengecek data, dan keputusan untuk menentukan status ketersediaan barang.
Contoh Flowchart Proses Login
Flowchart login sering digunakan dalam pembuatan aplikasi, website, dan sistem internal perusahaan.
(Mulai)
|
[Masukkan email dan kata sandi]
|
[Verifikasi data login]
|
<Data valid?>
| Ya | Tidak
v v
[Masuk ke dashboard] [Tampilkan pesan kesalahan]
| |
v |
(Selesai) <--------------+
Pada contoh ini, simbol keputusan menentukan dua kemungkinan hasil. Jika data benar, pengguna masuk ke dashboard. Jika salah, sistem menampilkan pesan kesalahan dan pengguna dapat mencoba kembali.

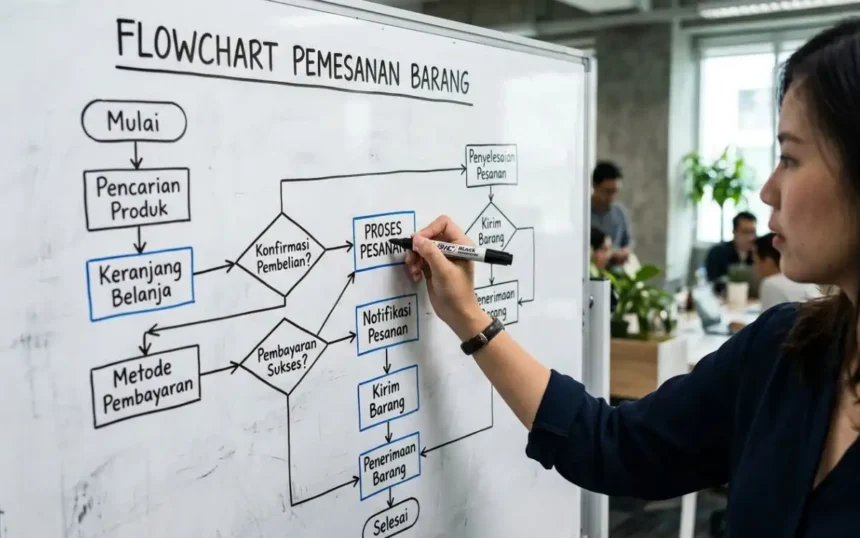

Contoh Flowchart Pemesanan Barang
Flowchart pemesanan membantu bisnis melihat alur dari pesanan masuk hingga barang diterima pelanggan. Model seperti ini berguna untuk SOP penjualan dan koordinasi antara admin, gudang, serta kurir.
(Mulai)
|
[Pesanan masuk]
|
[Verifikasi data pesanan]
|
<Data pesanan valid?>
| Ya | Tidak
v v
[Periksa ketersediaan stok] [Batalkan / minta perbaikan data]
|
<Stok tersedia?>
| Ya | Tidak
v v
[Proses pembayaran] [Informasikan stok habis]
|
<Pembayaran berhasil?>
| Ya | Tidak
v v
[Siapkan dan kirim barang] [Kirim instruksi pembayaran ulang]
|
[Pesanan diterima]
|
(Selesai)
Dalam alur penjualan, keputusan seperti validitas pesanan, ketersediaan stok, dan status pembayaran penting karena setiap kondisi membutuhkan tindak lanjut yang berbeda.
Contoh Flowchart Membuat Nasi dengan Rice Cooker
Flowchart juga bisa dipakai untuk menjelaskan kegiatan sehari-hari. Berikut contoh sederhana proses memasak nasi menggunakan rice cooker.
- Mulai.
- Siapkan beras dan rice cooker.
- Cuci beras.
- Tambahkan air sesuai takaran.
- Masukkan wadah ke rice cooker.
- Tekan tombol Cook.
- Tunggu hingga indikator berubah menjadi Warm.
- Sajikan nasi.
- Selesai.
Contoh ini menunjukkan bahwa flowchart bukan hanya untuk proses teknis. Aktivitas sederhana pun dapat dijelaskan lebih runtut melalui diagram alir.
Contoh Flowchart Mengirim Email
Berikut contoh flowchart yang mudah dipahami untuk proses mengirim email.
(Mulai)
|
[Buka aplikasi email]
|
[Login ke akun]
|
[Tulis email]
|
[Isi alamat penerima, subjek, dan pesan]
|
[Periksa kembali isi email]
|
<Konten sudah benar?>
| Ya | Tidak
v v
[Klik Kirim] [Perbaiki isi email]
| |
v |
[Email terkirim] <---------+
|
(Selesai)
Contoh ini memperlihatkan fungsi simbol keputusan. Sebelum email dikirim, pengguna perlu memeriksa apakah isi pesan, penerima, dan subjek sudah benar.
Cara Membuat Flowchart yang Mudah
Membuat flowchart sebaiknya dimulai dari alur kerja, bukan dari desain bentuknya. Ikuti langkah berikut agar hasilnya lebih rapi.
1. Tentukan Tujuan Flowchart
Tentukan proses yang ingin dijelaskan.
Contohnya, apakah Anda ingin membuat flowchart pendaftaran pelanggan, proses pengajuan cuti, atau alur pembayaran?
Tujuan yang jelas membantu Anda menentukan batas awal dan akhir proses.
2. Tulis Semua Langkah Secara Berurutan
Buat daftar langkah terlebih dahulu dalam bentuk teks.
Pastikan langkah ditulis secara kronologis, dari proses dimulai sampai selesai. Jangan langsung menggambar agar tidak ada tahap yang tertinggal.
3. Tandai Titik Keputusan
Cari bagian proses yang memiliki kemungkinan berbeda.
Contohnya:
- Apakah data lengkap?
- Apakah stok tersedia?
- Apakah pembayaran berhasil?
- Apakah pengguna memiliki akun?
Setiap pertanyaan tersebut biasanya memakai simbol belah ketupat.
4. Pilih Simbol yang Tepat
Gunakan simbol dasar secara konsisten.
Jangan memakai belah ketupat untuk aktivitas biasa atau persegi panjang untuk pertanyaan. Konsistensi membuat flowchart cepat dibaca oleh siapa pun.
5. Hubungkan dengan Panah
Gunakan panah untuk menunjukkan urutan langkah.
Alur flowchart idealnya bergerak dari atas ke bawah atau dari kiri ke kanan. Hindari garis yang terlalu banyak berpotongan karena dapat membuat diagram membingungkan.
6. Uji Alurnya
Baca kembali flowchart dari awal hingga akhir.
Coba ikuti setiap jalur “Ya” dan “Tidak”. Pastikan semua cabang memiliki tujuan yang jelas dan tidak ada proses yang berhenti tanpa akhir.
Jenis Flowchart yang Bisa Digunakan
Tidak semua proses membutuhkan jenis flowchart yang sama. Pilih model sesuai tujuan Anda.
| Jenis flowchart | Kegunaan utama | Contoh penggunaan |
|---|---|---|
| Flowchart proses | Menjelaskan langkah kerja berurutan | SOP pengiriman barang |
| Flowchart program | Menunjukkan logika algoritma | Login aplikasi |
| Flowchart sistem | Memetakan aliran kerja sistem | Sistem kasir dan inventaris |
| Flowchart dokumen | Menunjukkan perjalanan dokumen | Persetujuan invoice |
| Swimlane flowchart | Menjelaskan pembagian tanggung jawab | Proses pesanan antara admin, gudang, dan kurir |
| Data flow diagram | Memetakan arus data dalam sistem | Data pelanggan pada aplikasi |
Swimlane flowchart sangat berguna ketika proses melibatkan beberapa divisi karena setiap lane menunjukkan pihak yang bertanggung jawab atas langkah tertentu.
Tips Membuat Flowchart yang Efektif
Flowchart yang baik tidak harus penuh warna atau memiliki banyak simbol. Yang paling penting adalah mudah dipahami.
Gunakan tips berikut:
- Tulis satu aktivitas utama dalam satu kotak proses.
- Gunakan kata kerja yang jelas, seperti “Verifikasi data” atau “Kirim notifikasi”.
- Beri label Ya/Tidak pada cabang keputusan.
- Batasi detail agar diagram tidak terlalu padat.
- Gunakan connector jika garis panah terlalu panjang atau saling silang.
- Tambahkan keterangan bila menggunakan simbol yang tidak umum.
- Libatkan orang yang menjalankan proses saat memeriksa flowchart.
Kesalahan Umum Saat Membuat Flowchart
Beberapa flowchart terlihat rumit bukan karena prosesnya sulit, tetapi karena penyusunannya kurang tepat.
Hindari kesalahan berikut:
- Tidak mencantumkan titik Mulai dan Selesai.
- Membuat panah tanpa arah yang jelas.
- Tidak memberi label pada cabang keputusan.
- Menulis kalimat terlalu panjang di dalam simbol.
- Memasukkan terlalu banyak proses ke dalam satu diagram.
- Tidak memperbarui flowchart setelah proses kerja berubah.
Flowchart perlu memiliki pemilik dan pembaruan berkala. Diagram yang sudah tidak sesuai dengan proses nyata justru dapat memicu kesalahan kerja dan kebingungan.
Tools untuk Membuat Flowchart
Anda dapat membuat flowchart secara manual di kertas. Namun, untuk kebutuhan tugas, presentasi, atau dokumen kerja, gunakan aplikasi diagram agar hasilnya lebih rapi.
Beberapa pilihan yang umum digunakan:
- draw.io / diagrams.net untuk membuat flowchart, diagram sistem, UML, dan diagram jaringan secara online.
- Canva untuk flowchart visual dengan template dan fitur kolaborasi.
- Microsoft Word melalui menu Insert, Shapes, atau SmartArt.
- Miro untuk pembuatan flowchart kolaboratif dengan drag-and-drop.
- Lucidchart untuk flowchart, pemetaan proses, dan diagram teknis yang lebih kompleks.
Penutup
Contoh flowchart membantu kita melihat proses secara lebih sederhana, baik untuk tugas sekolah, pemrograman, SOP perusahaan, maupun aktivitas harian.
Mulailah dengan lima simbol dasar: terminator, proses, keputusan, input/output, dan panah. Setelah itu, susun langkah secara berurutan, tandai percabangan, lalu uji kembali alurnya.
Semakin jelas flowchart Anda, semakin mudah orang lain memahami dan menjalankan proses yang dijelaskan.
